2、 各种类型钢支座

三、双曲形（平板形、弧形、柱形、球形、双曲形）钢支座的构造及其运动学分析——动画：详见“动画”演示。

万向承载、万向转动、抗震减震球形钢支座的结构示意图表示如下：动画显示

图—1 固定饺支座	图—2  可动饺支座
	这里的问题是如何保证支座的具体构造能满足或接近结构理论计算时的力学模型——理想铰接。 使上部结构的平面运动能与支座的定轴转动相谐调。这正是支座设计中必须保证的。详见附件1  图—3弹性减震支座（可降地震力20倍，在静力方面可调整桥梁、结构内力，消除高峰应力，使内力分布均匀）

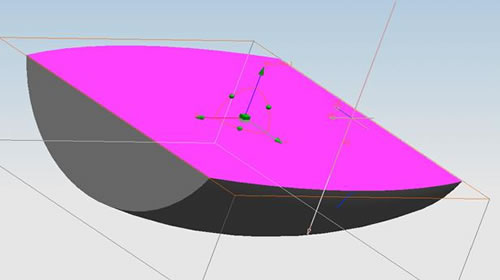

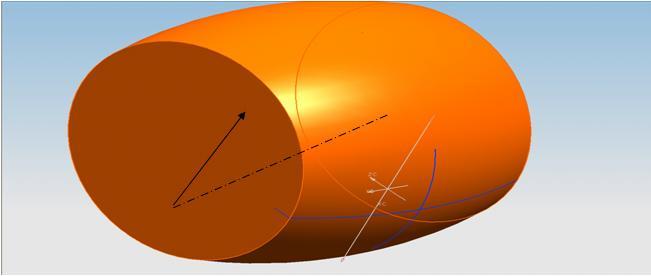

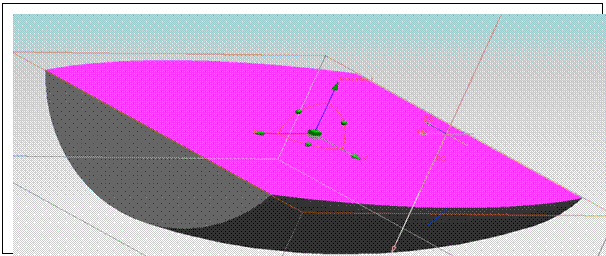

双曲面回转体（此回转体上没有相贯线，相贯线是两个以上物体的相互交线）此双曲面只是一个物体——由一条母线ab绕轴线001以半径R2旋转得到的回转体，就是双曲面。	由双曲面体截出的部分双曲面体作为转动芯，构成双曲面支座的中芯（见上图）。

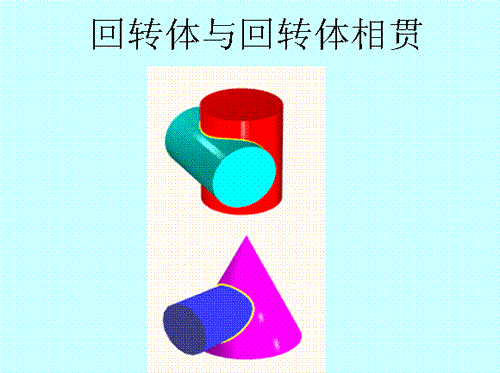

关于相贯线的说明

一、定义：

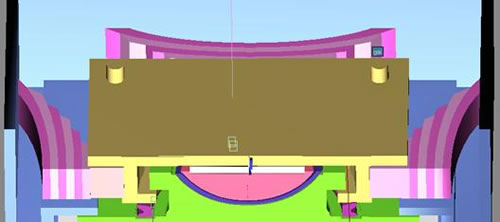

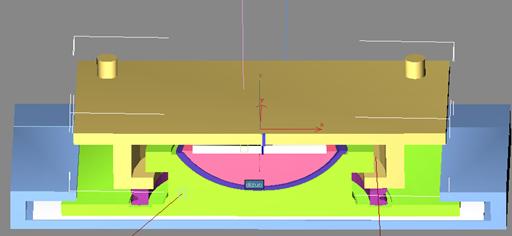

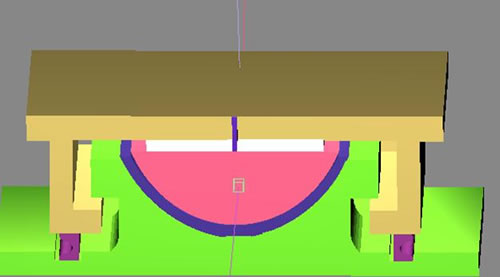

双曲面支座的中芯由此徊转体截出一部分而成。（见右图）。	万向承载、万向转动、抗震双曲形钢支座示意图

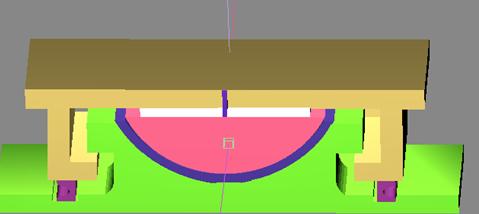

万向承载、万向转动、抗震双曲面支座

本支座是我所2000年开发，2002年申请发明和实用新型专利，此后为天津市政工程局采用，由天津市政设计院采用，用于天津海河大桥。该支座由北方交通大学土建学院，桥梁结构研究所徐国彬教授等人设计。并委托河北宝力橡塑制品有限公司加工制造。此期间我所多次到衡水宝力公司车间直接指导生产加工。监督加工质量。并到天津大桥工地指导安装。检查安装质量。

此期间与业主、监理公司多次接触、交流。说明、解释该双曲面支座的工作特点。回答方方面面提出的问题。2004年获得国家专利局的授权：实用新型专利和发明专利。得到国家法律保护。近来胡锦涛主席提出要在十五年内进入创新国家行列。国家将强化打击盗用、剽窃知识产权的行为。净化科技环境。以利自主创新的条件。国家机关、科研单位、高等院校必须坚决贯彻这一精神，打击造假、剽窃。近来北大、清华、上海复旦、同济等知名大学纷纷采取措施，清除、揭发造假、伪造、剽窃、盗用他人知识产权的单位、团体、个人，甚至造假院士的可耻行为。
